杰克龙截止阀和闸阀可以混用吗?

杰克龙截止阀和闸阀可以混用吗?

发布日期:2022-04-08 作者:杰克龙阀门 点击:

每个阀门在外观、结构甚至功能用途上都有所不同。然而,截止阀和闸阀在外观上有一些相似之处。同时,它们都具有在管道中切断的功能。因此,许多与阀门接触不多的朋友会混淆这两者。本文杰克龙阀门供应商介绍了截止阀和闸阀的区别。

在安装空间有限的情况下,应注意选型:

闸阀可以依靠介质压力与密封面紧密关闭,以达到不泄漏的效果。当阀芯和阀座密封面始终相互接触和摩擦时,密封面容易磨损。当闸阀接近关闭时,管道前后压差较大,使密封面磨损更加严重。

闸阀的结构将比截止阀更复杂。从外观上看,在相同直径下,闸阀高于截止阀,截止阀长于闸阀。此外,闸阀可分为明杆和暗杆。没有截止阀。

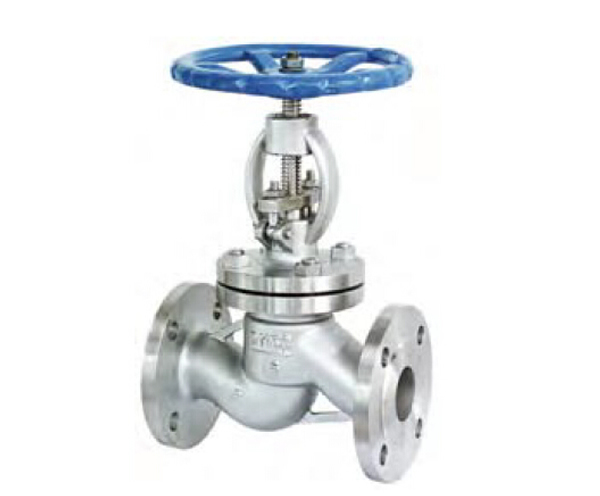

杰克龙阀门

工作原理

当截止阀打开和关闭时,它是一个上升的阀杆类型,即旋转手轮,手轮将与阀杆一起旋转和提升。闸阀是转动手轮,使阀杆进行升降运动,手轮本身的位置保持不变。

流量不同,闸阀需要完全打开或关闭,而截止阀不需要。截止阀规定了进出口方向,闸阀没有进出口方向要求。

此外,闸阀只有两种状态:全开或全关。闸板开闭行程大,开闭时间长。截止阀的阀板运动行程要小得多,截止阀的阀板可以停在运动过程中的某个地方进行流量调节。闸阀只能用于截止,无其他功能。

性能区别

截止阀可用于截止和流量调节。截止阀的流体阻力相对较大,启闭时费力,但由于阀板距离密封面较短,启闭行程较短。

由于闸阀只能完全打开和关闭,当它完全打开时,阀体通道中的介质流动阻力几乎为0,因此闸阀的开启和关闭将非常省力,但闸板远离密封面,开启时间长。

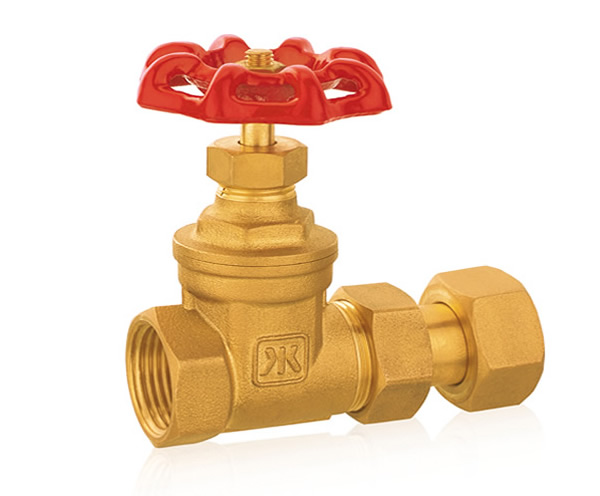

杰克龙阀门

安装和流向

闸阀的流两个方向的效果相同,安装没有进出口方向的要求,介质可以双向循环。截止阀需要严格按照阀体箭头标志的方向安装。截止阀的进出口方向也有明确的规定。杰克龙阀门的三个现代化规定,截止阀的流向应自上而下。

截止阀低进高出,外观上管道明显不在一相水平线上。闸阀流道在一条水平线上。闸阀的行程大于截止阀。

从流阻的角度来看,全开时闸阀流阻小,阻力小,载止阀流动阻力大。普通闸阀的流动阻力系数约为0.08~0.12。开启和关闭力小,介质可以在两个方向流动。普通截止阀的流动阻力是闸阀的3-5倍(官方帐户:泵管家)。密封需要强制关闭。截止阀的阀芯在完全关闭时接触密封面,因此密封面的磨损很小。由于流动主力需要增加执行器的截止阀,应注意扭矩控制机构的调整。

安装截止阀有两种方法。一是介质可以从阀芯下方进入。其优点是当阀门关闭时,盘根不受压力,可以延长盘根的使用寿命,并可以在阀门前的管道压力下更换盘根;缺点是阀门的驱动扭矩较大,是上方流入的两倍左右。阀杆轴向力大,阀杆易弯曲。

因此,这种方法一般只适用于小口径截止阀(DN50以下)。DN200以上的截止阀采用介质从上方流入的方式。(电动截止阀一般采用介质从上方进入的方式。)介质从上方进入的缺点与下方进入的缺点正好相反。
