疏水阀的基础知识

疏水阀的基础知识

发布日期:2018-08-04 作者: 点击:

疏水阀是用于蒸汽管网及设备中,能自动排出凝结水、空气及其它不凝结气体,并阻水蒸汽泄漏的阀门。根据蒸汽疏水阀工作原理的不同。

结构类型

机械型:依靠蒸汽疏水阀内凝结水液卫高度的变化而动作,包括:

浮球式:浮子为封闭的空心球体

敞口向上浮子式:浮子为开口向上的桶型

敞口向下浮子式:浮子为开口向下的桶型

热静力型:依靠液体温度的变化而动作,包括:

双金属片:敏感原件为双金属片

蒸汽压力式:敏感原件为波纹管或墨盒,内部充入挥发性液体

热动力型:依靠液体的热动力学性质的变化而动作。

圆盘式:由于在相同的压力下,液体与气体的流速不同,所产生的不同的动,静压力,驱使圆盘阀片动作

脉冲式:由于不同温度的凝结水通过两极串连节流孔板式,坐在两极节流孔板之间形的不同压力,驱使阀瓣动作。

疏水阀在蒸汽加热系统中起到阻汽排水结构图》《选择合适的疏水阀,可使蒸汽加热设备达到最高工作效率。要想达到最理想的效果,就要对各种类型疏水阀的工作性能、特点进行全面的了解。

疏水阀的品种很多,各有不同的性能。选用疏水阀时,首先应选其特性能满足蒸汽加热设备的最佳运行,然后才考虑其他客观条件,这样选择你所需要的疏水阀才是正确和有效的。

疏水阀要能“识别”蒸汽和凝结水,才能起到阻汽排水作用。“识别” 蒸汽和凝结水基于三个原理:密度差、温度差和相变。于是就根据三个原理制造出三种类型的疏水阀:分类为机械型、热静力型、热动力型。

安装说明

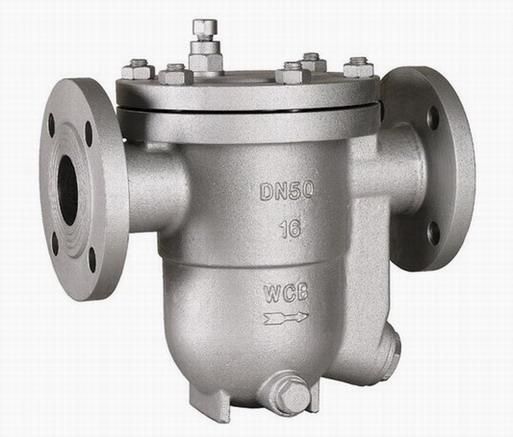

timg (5).jpg

疏水阀安装是否合适,对疏水阀的正常工作和设备的生产效率都有直接有影响。 安装疏水阀必须按正规安装要求、才能使疏水阀和设备达到最佳工作效率。

1、在安装疏水阀之前一定要用带压蒸汽吹扫管道,清除管道中的杂物。

2、疏水阀前应安装过滤器,确保疏水阀不受管道杂物的堵塞,定期清理过滤器。

3、疏水阀前后要安装阀门,方便疏水阀随时捡修。

4、凝结水流向要与疏水阀安装箭头标志一致。

5、疏水阀应安装在设备出口的最低处,及时排出凝结水,避免管道产生汽阻。

6、如果设备的最低处没有位置安装疏水阀,应在出水口最低位置加个反水弯(凝结水提升接头),把凝结水位提升后再装疏水阀,以免产生汽阻。

7、疏水阀的出水管不应浸在水里。(如果浸在水里,应在弯曲处钻个孔,破坏真空,防止沙土回吸。)

8、机械型疏水阀要水平安装。

9、蒸汽疏水阀不要串联安装。

10、每台设备应该各自安装疏水阀。

11、热静力型疏水阀前需要有一米以上不保温的过冷管,其它形式疏水阀应尽量靠近设备。

12、滚筒式烘干(带虹吸管型)设备选用疏水阀时请注明:选用带防汽阻装置的疏水阀,避免设备产生汽锁。

13、疏水阀后如有凝结水回收,疏水阀出水管应从回收总管的上面接入总管,减少背压,防止回流。

14、疏水阀后如有凝结水回收,不同压力等级的管线要分开回收。

15、疏水阀后凝结水回收总管不能爬坡,会增加疏水阀的背压。

16、疏水阀后凝结水进入回收总管前要安装止回阀,防止凝结水回流。

17、在蒸汽管道上装疏水阀,主管道要设一个接近主管道半径的凝结水集水井,然后再用小管引至疏水阀。

18、机械型疏水阀长期不用,要卸下排污螺丝把里面的水放掉,以防冰冻。

19、发现疏水阀跑汽,要及时排污和清理过滤网,根据实际使用情况勤检查,遇有故障随时修理。每年至少要检修一次,清除里面的杂质。

疏水阀在整个蒸汽系统中被认为是个小配件,但对系统工作和经济运行影响很大,所以疏水阀的维护和检修也是至关重要的,只有充分重视疏水阀在生产上的重要作用。勤检修,使疏水阀经常处在良好的工作状态下,才能保证达到最佳节能效果和提高经济效益。
